como ponchar cable utp El cable cruzado es utlizado para conectar dos PCs directamente o equipos activos entre si, como hub con hub, con switch, ruteador, etc. Un cable cruzado es aquel donde en los extremos la configuracion es diferente. El cable cruzado, como su nombre lo dice, cruza las terminales de transmision de un lado para que llegue a recepcion del otro, y la recepcion del origen a transmision del final. Para crear el cable de red cruzado, lo unico que deberá hacer es ponchar un extremo del cable con la norma T568A y el otro extremo con la norma T568B. Nota: Ciertos equipos activos tienen la opcion de predeterminarles que tipo de cable van a recibir, si uno recto o uno cruzado, esto se realiza a traves de un boton o via software (programacion del equipo), facilitando asi al personal que instala y mantiene la red el trabajo del cableado.

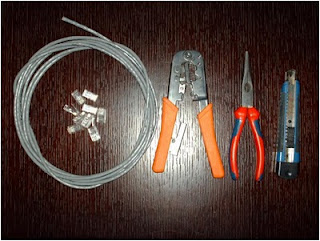

•cable utp •2 conectores rj45 •pinzas ponchadoras •tijeras o cuter

Cable Coaxial El cable coaxial es similar al cable utilizado en las antenas de televisión: un hilo de cobre en la parte central rodeado por una malla metálica y separados ambos elementos conductores por un cilindro de plástico, protegidos finalmente por una cubierta exterior. La denominación de este cable proviene de que los dos conductores comparten un mismo eje de forma que uno de los conductores envuelve al otro. La malla metálica exterior del cable coaxial proporciona una pantalla para las interferencias. En cuanto a la atenuación, disminuye según aumenta el grosor del hilo de cobre interior, de modo que se consigue un mayor alcance de la seña

: Existen dos tipos de cable coaxial: • cable Thick o cable grueso: es más voluminoso, caro y difícil de instalar, pero permite conectar un mayor número de nodos y alcanzar mayores distancias. • cable Thin o cable fino, también conocido como cheapernet por ser más económico y fácil de instalar. Sólo se utiliza para redes con un número reducido de nodos. Ambos tipos de cable pueden ser usados simultáneamente en una red. La velocidad de transmisión de la señal por ambos es de 10 Mb. Ventajas del cable coaxial: • La protección de las señales contra interferencias eléctricas debida a otros equipos, fotocopiadoras, motores, luces fluorescentes, etc. • Puede cubrir distancias relativamente grandes, entre 185 y 1500 metros dependiendo del tipo de cable usado Existen dos tipos de cable coaxial: • cable Thick o cable grueso: es más voluminoso, caro y difícil de instalar, pero permite conectar un mayor número de nodos y alcanzar mayores distancias. • cable Thin o cable fino, también conocido como cheapernet por ser más económico y fácil de instalar. Sólo se utiliza para redes con un número reducido de nodos. Ambos tipos de cable pueden ser usados simultáneamente en una red. La velocidad de transmisión de la señal por ambos es de 10 Mb. Ventajas del cable coaxial: • La protección de las señales contra interferencias eléctricas debida a otros equipos, fotocopiadoras, motores, luces fluorescentes, etc. • Puede cubrir distancias relativamente grandes, entre 185 y 1500 metros dependiendo del tipo de cable usado

Par Trenzado Lo que se denomina cable de Par Trenzado consiste en dos alambres de cobre aislados, que se trenzan de forma helicoidal, igual que una molécula de DNA. De esta forma el par trenzado constituye un circuito que puede transmitir datos. Esto se hace porque dos alambres paralelos constituyen una antena simple. Cuando se trenzan los alambres, las ondas de diferentes vueltas se cancelan, por lo que la radiación del cable es menos efectiva. Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos. Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color, siendo los colores asignados y las agrupaciones de los pares de la siguiente forma: Par 1: Blanco-Azul/Azul Par 2: Blanco-Naranja/Naranja Par 3: Blanco-Verde/Verde Par 4: Blanco-Marrón/Marrón

Tipos Cable de par trenzado blindado (STP). • Unshielded twisted pair (UTP) o par trenzado sin blindaje: son cables de pares trenzados sin blindar que se utilizan para diferentes tecnologías de redes locales. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal, su impedancia es de 100 ohmios. • Shielded twisted pair (STP) o par trenzado blindado: se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje y su impedancia es de 150 ohmios. • Foiled twisted pair (FTP) o par trenzado con blindaje global: son cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 120 ohmios. • Screened fully shielded twisted pair (SFTP) o par trenzado totalmente blindado: es un tipo especial de cable que utiliza múltiples versiones de protección metálica, estos son blindadas y apantalladas.

La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consiste en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede provenir de un láser o un diodo led. Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de la radio y superiores a las de un cable convencional. Son el medio de transmisión por cable más avanzado, al ser inmune a las interferencias electromagnéticas, y también se utilizan para redes locales donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.

Ventajas - Fácil de instalar. - Transmisión de datos a alta velocidad. - Conexión directa de centrales a empresas. - Gran ancho de banda. - El cable fibra óptica, al ser muy delgado y flexible es mucho más ligero y ocupa menos espacio que el cable coaxial y el cable par trenzado. - Acceso ilimitado y continuo las 24 horas del día, sin congestiones. - La fibra óptica hace posible navegar por Internet, a una velocidad de 2 millones de bps, impensable en el sistema convencional, en el que la mayoría de usuarios se conecta a 28.000 0 33.600 bps. - Video y sonido en tiempo real. - La materia prima para fabricarla es abundante en la naturaleza. - Compatibilidad con la tecnología digital. Desventajas - Sólo pueden suscribirse las personas que viven en las zonas de la ciudad por las cuales ya este instalada la red de fibra óptica. - El costo es alto en la conexión de fibra óptica, la empresas no cobran por tiempo de utilización, sino por cantidad de información transferida al computador que se mide en megabytes. - El costo de instalación es elevado. - El costo relativamente alto en comparación con los otros tipos de cable. - Fragilidad de las fibras. - Los diminutos núcleos de los cables deben alinearse con extrema precisión al momento de empalmar, para evitar una excesiva pérdida de señal. - Dificultad de reparar un cable de fibra roto. - La especialización del personal encargado de realizar las soldaduras y empalmes. Una fibra óptica multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. El hecho de que se propaguen más de un modo supone que no llegan todos a la vez al final de la fibra por lo que se usan comúnmente en aplicaciones de corta distancia, menores a 1 km, ya que este efecto supone un problema a la hora de utilizarlas para mayores distancias. Además son fáciles y económicas a la hora de diseñarlas. En las fibras monomodo solo se propaga un modo de luz. El diámetro del revestimiento es de 125 µm, igual que en las multimodo. Sin embargo el diámetro del núcleo es mucho menor, de unas 9 µm. Este hecho hace que su transmisión sea paralela al eje de la fibra y que, a diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias y transmitir elevadas tasas de información. A continuación podemos ver la comparación entre los dos tipos de propagación en la fibra multimodo así como la propagación en la fibra monomodo:

VÍDEOS DE COMO PONCHAR CABLE:
